ホーム > 製品情報 > ドリル > スパイラルドリル > HAM270

HAM270

ニロドリル5xD油穴付 HAM270

切削条件表(30-1901)

ステン・チタン用
特殊ポイント
シンニングDIN1412C
先端角140°
右刃・右ねじれ(30°)
TA-CNコート
φ3-φ16mm
HSF

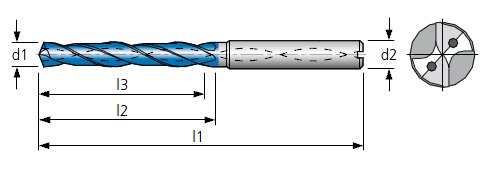

外形寸法

被削材料

	30-1901		30-1901
アルミニウム		ステンレス < 800 N/mm²
アルミニウム > 9%Si		ステンレス > 800 N/mm²
スチール < 800 N/mm²		鋳鉄
スチール < 1200 N/mm²		ダクタイル鋳鉄
スチール < 1600 N/mm²		高耐熱合金
スチール < 55HRC		チタン
スチール < 60HRC		非鉄金属・銅合金
スチール < 65HRC		複合材・グラファイト

HAM270 ラインアップ

*30-1901-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
3	23	28	66	6
3.1	23	28	66	6
3.2	23	28	66	6
3.3	23	28	66	6
3.4	23	28	66	6
3.5	23	28	66	6
3.6	23	28	66	6
3.7	23	28	66	6
3.8	29	36	74	6
3.9	29	36	74	6
4	29	36	74	6
4.1	29	36	74	6
4.2	29	36	74	6
4.3	29	36	74	6
4.4	29	36	74	6
4.5	29	36	74	6
4.6	29	36	74	6
4.65	29	36	74	6
4.7	29	36	74	6
4.8	35	44	82	6
4.9	35	44	82	6
5	35	44	82	6
5.1	35	44	82	6
5.2	35	44	82	6
5.3	35	44	82	6
5.4	35	44	82	6
5.5	35	44	82	6
5.55	35	44	82	6
5.6	35	44	82	6
5.7	35	44	82	6
5.8	35	44	82	6
5.9	35	44	82	6
6	35	44	82	6
6.1	43	53	91	8
6.2	43	53	91	8
6.3	43	53	91	8
6.4	43	53	91	8
6.5	43	53	91	8
6.6	43	53	91	8
6.7	43	53	91	8
6.8	43	53	91	8
6.9	43	53	91	8
7	43	53	91	8
7.1	43	53	91	8
7.2	43	53	91	8
7.3	43	53	91	8
7.4	43	53	91	8
7.5	43	53	91	8
7.6	43	53	91	8
7.7	43	53	91	8
7.8	43	53	91	8
7.9	43	53	91	8
8	43	53	91	8
8.1	49	61	103	10
8.2	49	61	103	10
8.3	49	61	103	10
8.4	49	61	103	10
8.5	49	61	103	10
8.6	49	61	103	10
8.7	49	61	103	10
8.8	49	61	103	10
8.9	49	61	103	10
9	49	61	103	10
9.1	49	61	103	10
9.2	49	61	103	10
9.3	49	61	103	10
9.4	49	61	103	10
9.5	49	61	103	10
9.6	49	61	103	10
9.7	49	61	103	10
9.8	49	61	103	10
9.9	49	61	103	10
10	49	61	103	10
10.1	56	71	118	12
10.2	56	71	118	12
10.3	56	71	118	12
10.4	56	71	118	12
10.5	56	71	118	12
10.6	56	71	118	12
10.7	56	71	118	12
10.8	56	71	118	12
10.9	56	71	118	12
11	56	71	118	12
11.1	56	71	118	12
11.2	56	71	118	12
11.3	56	71	118	12
11.4	56	71	118	12
11.5	56	71	118	12
11.6	56	71	118	12
11.7	56	71	118	12
11.8	56	71	118	12
11.9	56	71	118	12
12	56	71	118	12
12.5	60	77	124	14
12.8	60	77	124	14
13	60	77	124	14
13.5	60	77	124	14
13.8	60	77	124	14
14	60	77	124	14
14.5	63	83	133	16
14.8	63	83	133	16
15	63	83	133	16
15.1	63	83	133	16
15.5	63	83	133	16
15.8	63	83	133	16
16	63	83	133	16

上記ラインアップ表以外の径についてもお問合せください。
