PCDツイストドリル HAM3310
- 複合材・非鉄合金用
- 特殊平面二段ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ(25°)
- φ3-φ20mm

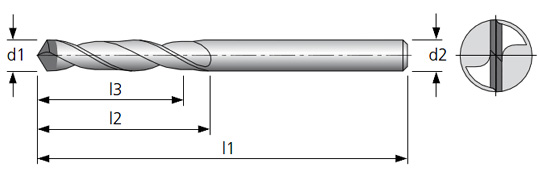

外形寸法
被削材料
| 33-1040 | 33-1040 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM3310 ラインアップ
*33-1040-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 3 | 29 | 33 | 61 | 3 |
| 3.1 | 32 | 36 | 65 | 3.1 |
| 3.2 | 32 | 36 | 65 | 3.2 |
| 3.3 | 32 | 36 | 65 | 3.3 |
| 3.4 | 34 | 39 | 70 | 3.4 |
| 3.5 | 34 | 39 | 70 | 3.5 |
| 3.6 | 34 | 39 | 70 | 3.6 |
| 3.7 | 34 | 39 | 70 | 3.7 |
| 3.8 | 37 | 43 | 75 | 3.8 |
| 3.9 | 37 | 43 | 75 | 3.9 |
| 4 | 37 | 43 | 75 | 4 |
| 4.1 | 37 | 43 | 75 | 4.1 |
| 4.2 | 37 | 43 | 75 | 4.2 |
| 4.3 | 41 | 47 | 80 | 4.3 |
| 4.4 | 41 | 47 | 80 | 4.4 |
| 4.5 | 41 | 47 | 80 | 4.5 |
| 4.6 | 41 | 47 | 80 | 4.6 |
| 4.7 | 41 | 47 | 80 | 4.7 |
| 4.8 | 45 | 52 | 86 | 4.8 |
| 4.9 | 45 | 52 | 86 | 4.9 |
| 5 | 45 | 52 | 86 | 5 |
| 5.1 | 45 | 52 | 86 | 5.1 |
| 5.2 | 45 | 52 | 86 | 5.2 |
| 5.3 | 45 | 52 | 86 | 5.3 |
| 5.4 | 49 | 57 | 93 | 5.4 |
| 5.5 | 49 | 57 | 93 | 5.5 |
| 5.6 | 49 | 57 | 93 | 5.6 |
| 5.7 | 49 | 57 | 93 | 5.7 |
| 5.8 | 49 | 57 | 93 | 5.8 |
| 5.9 | 49 | 57 | 93 | 5.9 |
| 6 | 49 | 57 | 93 | 6 |
| 6.1 | 55 | 63 | 101 | 6.1 |
| 6.2 | 55 | 63 | 101 | 6.2 |
| 6.3 | 55 | 63 | 101 | 6.3 |
| 6.4 | 55 | 63 | 101 | 6.4 |
| 6.5 | 55 | 63 | 101 | 6.5 |
| 7 | 60 | 69 | 109 | 7 |
| 7.5 | 60 | 69 | 109 | 7.5 |
| 8 | 64 | 75 | 117 | 8 |
| 8.5 | 64 | 75 | 117 | 8.5 |
| 9 | 69 | 81 | 125 | 9 |
| 9.5 | 69 | 81 | 125 | 9.5 |
| 10 | 74 | 87 | 133 | 10 |
| 10.5 | 74 | 87 | 133 | 10.5 |
| 11 | 80 | 94 | 142 | 11 |
| 11.5 | 80 | 94 | 142 | 11.5 |
| 12 | 85 | 101 | 151 | 12 |
| 12.7 | 85 | 101 | 151 | 12.7 |
| 14 | 90 | 108 | 160 | 14 |
| 16 | 100 | 120 | 178 | 16 |
| 20 | 115 | 140 | 205 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
