ホーム > 製品情報 > ドリル > スパイラルドリル > HAM271

HAM271

ニロドリル8xD油穴付 HAM271

切削条件表(30-1941)

ステン・チタン用
特殊ポイント
シンニングDIN1412C
先端角140°
右刃・右ねじれ(30°)
TA-CNコート
φ3-φ16mm
HSF

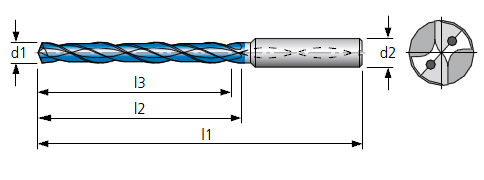

外形寸法

被削材料

	30-1941		30-1941
アルミニウム		ステンレス < 800 N/mm²
アルミニウム > 9%Si		ステンレス > 800 N/mm²
スチール < 800 N/mm²		鋳鉄
スチール < 1200 N/mm²		ダクタイル鋳鉄
スチール < 1600 N/mm²		高耐熱合金
スチール < 55HRC		チタン
スチール < 60HRC		非鉄金属・銅合金
スチール < 65HRC		複合材・グラファイト

HAM271 ラインアップ

*30-1941-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
3	29	34	72	6
3.1	29	34	72	6
3.2	29	34	72	6
3.3	29	34	72	6
3.4	29	34	72	6
3.5	29	34	72	6
3.6	29	34	72	6
3.7	29	34	72	6
3.8	36	43	81	6
3.9	36	43	81	6
4	36	43	81	6
4.1	36	43	81	6
4.2	36	43	81	6
4.3	36	43	81	6
4.4	36	43	81	6
4.5	36	43	81	6
4.6	36	43	81	6
4.7	36	43	81	6
4.8	48	57	95	6
4.9	48	57	95	6
5	48	57	95	6
5.1	48	57	95	6
5.2	48	57	95	6
5.3	48	57	95	6
5.4	48	57	95	6
5.5	48	57	95	6
5.6	48	57	95	6
5.7	48	57	95	6
5.8	48	57	95	6
5.9	48	57	95	6
6	48	57	95	6
6.1	64	76	114	8
6.2	64	76	114	8
6.3	64	76	114	8
6.4	64	76	114	8
6.5	64	76	114	8
6.6	64	76	114	8
6.7	64	76	114	8
6.8	64	76	114	8
6.9	64	76	114	8
7	64	76	114	8
7.1	64	76	114	8
7.2	64	76	114	8
7.3	64	76	114	8
7.4	64	76	114	8
7.5	64	76	114	8
7.6	64	76	114	8
7.7	64	76	114	8
7.8	64	76	114	8
7.9	64	76	114	8
8	64	76	114	8
8.1	80	95	142	10
8.2	80	95	142	10
8.3	80	95	142	10
8.4	80	95	142	10
8.5	80	95	142	10
8.6	80	95	142	10
8.7	80	95	142	10
8.8	80	95	142	10
8.9	80	95	142	10
9	80	95	142	10
9.1	80	95	142	10
9.2	80	95	142	10
9.3	80	95	142	10
9.4	80	95	142	10
9.5	80	95	142	10
9.6	80	95	142	10
9.7	80	95	142	10
9.8	80	95	142	10
9.9	80	95	142	10
10	80	95	142	10
10.1	96	114	162	12
10.2	96	114	162	12
10.3	96	114	162	12
10.4	96	114	162	12
10.5	96	114	162	12
10.6	96	114	162	12
10.7	96	114	162	12
10.8	96	114	162	12
10.9	96	114	162	12
11	96	114	162	12
11.1	96	114	162	12
11.2	96	114	162	12
11.3	96	114	162	12
11.4	96	114	162	12
11.5	96	114	162	12
11.6	96	114	162	12
11.7	96	114	162	12
11.8	96	114	162	12
11.9	96	114	162	12
12	96	114	162	12
12.5	112	131	178	14
12.8	112	131	178	14
13	112	131	178	14
13.5	112	131	178	14
13.8	112	131	178	14
14	112	131	178	14
14.5	128	152	203	16
14.8	128	152	203	16
15	128	152	203	16
15.5	128	152	203	16
15.8	128	152	203	16
16	128	152	203	16

上記ラインアップ表以外の径についてもお問合せください。
