ツイストドリル HAM30-1000
- 汎用
- 平面二段ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ(30°)
- ノンコート
- φ0.5-φ3mm

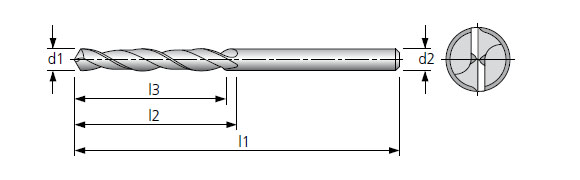

外形寸法
被削材料
| 30-1000 | 30-1000 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 |  |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | | 鋳鉄 | |
| スチール < 1200 N/mm2 | | ダクタイル鋳鉄 | |
| スチール < 1600 N/mm2 | | 高耐熱合金 | |
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト |
HAM30-1000 ラインアップ
*30-1000-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 0.5 | 4.5 | 5.5 | 30 | 0.5 |
| 0.55 | 4.5 | 5.5 | 30 | 0.55 |
| 0.6 | 4.5 | 5.5 | 30 | 0.6 |
| 0.65 | 5.5 | 6.5 | 30 | 0.65 |
| 0.7 | 5.5 | 6.5 | 30 | 0.7 |
| 0.75 | 7.5 | 8.5 | 30 | 0.75 |
| 0.8 | 7.5 | 8.5 | 30 | 0.8 |
| 0.85 | 8 | 9.5 | 30 | 0.85 |
| 0.9 | 8 | 9.5 | 30 | 0.9 |
| 0.95 | 9.5 | 11 | 30 | 0.95 |
| 1 | 9.5 | 11 | 30 | 1 |
| 1.1 | 9.5 | 11 | 30 | 1.1 |
| 1.15 | 11 | 13 | 30 | 1.15 |
| 1.2 | 11 | 13 | 30 | 1.2 |
| 1.25 | 11 | 13 | 30 | 1.25 |
| 1.3 | 11 | 13 | 30 | 1.3 |
| 1.35 | 11 | 13 | 30 | 1.35 |
| 1.4 | 11 | 13 | 30 | 1.4 |
| 1.45 | 11 | 13 | 30 | 1.45 |
| 1.5 | 11 | 13 | 30 | 1.5 |
| 1.6 | 15 | 17.5 | 40 | 1.6 |
| 1.7 | 15 | 17.5 | 40 | 1.7 |
| 1.8 | 15 | 17.5 | 40 | 1.8 |
| 1.9 | 15 | 17.5 | 40 | 1.9 |
| 2 | 15 | 17.5 | 40 | 2 |
| 2.1 | 15 | 18 | 40 | 2.1 |
| 2.2 | 15 | 18 | 40 | 2.2 |
| 2.3 | 15 | 18 | 40 | 2.3 |
| 2.4 | 15 | 18 | 40 | 2.4 |
| 2.5 | 15 | 18 | 40 | 2.5 |
| 2.6 | 16 | 20 | 45 | 2.6 |
| 2.7 | 16 | 20 | 45 | 2.7 |
| 2.8 | 16 | 20 | 45 | 2.8 |
| 2.9 | 16 | 20 | 45 | 2.9 |
| 3 | 16 | 20 | 45 | 3 |
上記ラインアップ表以外の径についてもお問合せください。
