HAM30-1360


受注生産品

3枚刃ドリル HAM30-1360

  • 高精度・高真円度ドリル
  • 平面二段ポイント
  • シンニング
  • 先端角140°
  • 右刃・右ねじれ(30°)
  • ノンコート/TAコート
  • φ3-φ16mm

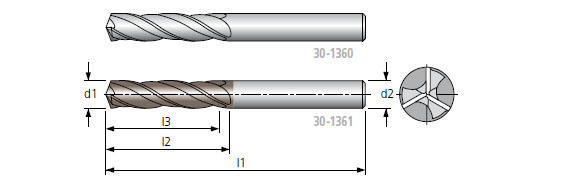

外形寸法

HAM30-1360 外形寸法図

被削材料

30-136030-136130-136030-1361
アルミニウム最適最適ステンレス < 800 N/mm2適合適合
アルミニウム > 9%Si最適最適ステンレス > 800 N/mm2適合適合
スチール < 800 N/mm2最適最適鋳鉄適合最適
スチール < 1200 N/mm2適合最適ダクタイル鋳鉄適合最適
スチール < 1600 N/mm2適合適合高耐熱合金適合適合
スチール < 55HRCチタン適合適合
スチール < 60HRC非鉄金属・銅合金最適最適
スチール < 65HRC複合材・グラファイト

HAM30-1360 ラインアップ

*30-1360/1361-刃径(d1)というように御指定ください 単位(mm)
刃径(d1)刃長(l3)溝長(l2)全長(l1)シャンク径(d2)
32933613
3.53539703.5
43843754
4.54247804.5
54652865
5.55057935.5
65057936
6.555631016.5
760691097
7.560691097.5
865751178
8.565751178.5
970811259
9.570811259.5
10758713310
10.2758713310.2
10.5758713310.5
10.8819414210.8
11819414211
11.5819414211.5
128510115112
138510115113
149110816014
159611416915
1610112017816

上記ラインアップ表以外の径についてもお問合せください。
