ホーム > 製品情報 > ドリル > 直刃ドリル > HAM30-2040

HAM30-2040

受注生産品

直刃ドリル7xD油穴付 HAM30-2040

短チップ材料用
平面二段ポイント
R型シンニング
先端角140°
右刃・ねじれなし
ノンコート/TAコート
φ4-φ20mm

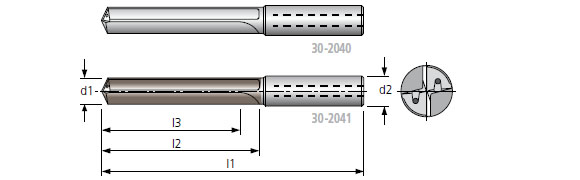

外形寸法

被削材料

	30-2040	30-2041		30-2040	30-2041
アルミニウム			ステンレス < 800 N/mm²
アルミニウム > 9%Si			ステンレス > 800 N/mm²
スチール < 800 N/mm²			鋳鉄
スチール < 1200 N/mm²			ダクタイル鋳鉄
スチール < 1600 N/mm²			高耐熱合金
スチール < 55HRC			チタン
スチール < 60HRC			非鉄金属・銅合金
スチール < 65HRC			複合材・グラファイト

HAM30-2040 ラインアップ

*30-2040/2041-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
4	28	37	78	6
4.2	28	37	78	6
5	35	49	88	6
6	35	49	88	6
6.8	48	66	104	8
7	48	66	104	8
8	48	66	104	8
8.5	70	98	140	10
9	70	98	140	10
10	70	98	140	10
10.2	74	98	145	12
10.5	74	98	145	12
11	74	98	145	12
12	84	98	145	12
14	98	114	161	14
16	112	131	181	16
18	126	147	197	18
20	140	164	216	20

上記ラインアップ表以外の径についてもお問合せください。
