HAM30-1861

スーパードリル12xD油穴付 HAM30-1861

切削条件表(30-1861)

スチール・鋳物用
特殊ポイント
高剛性・ダブルマージン
シンニングDIN1412C
先端角140°
右刃・右ねじれ(30°)
TA-Cコート
φ3-φ12mm
HSF

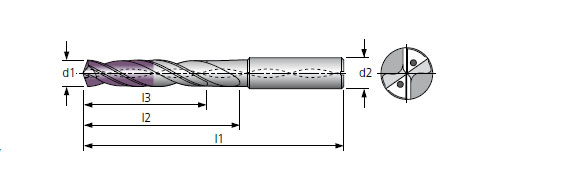

外形寸法

被削材料

	30-1861		30-1861
アルミニウム		ステンレス < 800 N/mm²
アルミニウム > 9%Si		ステンレス > 800 N/mm²
スチール < 800 N/mm²		鋳鉄
スチール < 1200 N/mm²		ダクタイル鋳鉄
スチール < 1600 N/mm²		高耐熱合金
スチール < 55HRC		チタン
スチール < 60HRC		非鉄金属・銅合金
スチール < 65HRC		複合材・グラファイト

HAM30-1861 ラインアップ

*30-1861-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
3	48	54	92	6
3.3	48	54	92	6
3.5	48	54	92	6
3.8	58	64	102	6
4	58	64	102	6
4.2	58	64	102	6
4.5	58	64	102	6
4.8	70	78	116	6
5	70	78	116	6
5.5	70	78	116	6
6	70	78	116	6
6.5	94	108	146	8
6.6	94	108	146	8
6.8	94	108	146	8
7	94	108	146	8
7.7	94	108	146	8
8	94	108	146	8
8.1	110	120	162	10
8.2	110	120	162	10
8.4	110	120	162	10
9	110	120	162	10
9.8	110	120	162	10
10	110	120	162	10
10.5	142	156	204	12
11.2	142	156	204	12
12	142	156	204	12

上記ラインアップ表以外の径についてもお問合せください。
