PCDツイストドリル油穴付 HAM33-1080
- 複合材・非鉄合金用
- 特殊平面二段ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ(25°)
- φ8-φ20mm

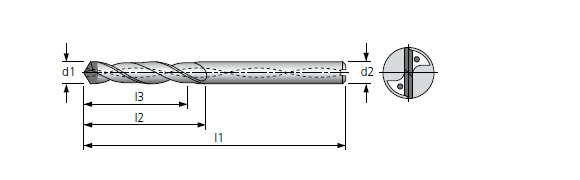

外形寸法
被削材料
| 33-1080 | 33-1080 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM33-1080 ラインアップ
*33-1080-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 8 | 64 | 75 | 117 | 8 |
| 10 | 74 | 87 | 133 | 10 |
| 12 | 85 | 101 | 151 | 12 |
| 14 | 90 | 108 | 160 | 14 |
| 16 | 100 | 120 | 178 | 16 |
| 18 | 112 | 135 | 198 | 18 |
| 20 | 115 | 140 | 205 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
