HAM30-1080

ツイストドリル HAM30-1080

汎用
平面二段ポイント
シンニングDIN1412A
先端角120°
右刃・右ねじれ(30°)
ノンコート/TAコート
φ0.5-φ7mm

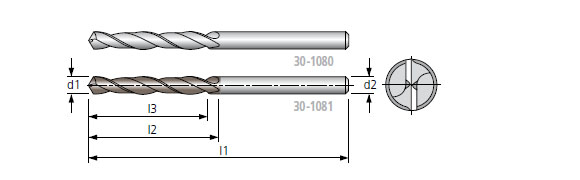

外形寸法

被削材料

	30-1080	30-1081		30-1080	30-1081
アルミニウム			ステンレス < 800 N/mm²
アルミニウム > 9%Si			ステンレス > 800 N/mm²
スチール < 800 N/mm²			鋳鉄
スチール < 1200 N/mm²			ダクタイル鋳鉄
スチール < 1600 N/mm²			高耐熱合金
スチール < 55HRC			チタン
スチール < 60HRC			非鉄金属・銅合金
スチール < 65HRC			複合材・グラファイト

HAM30-1080 ラインアップ

*30-1080/1081-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
0.5	2.1	3	20	0.5
0.6	2.5	3.5	21	0.6
0.7	3.2	4.5	23	0.7
0.8	3.5	5	24	0.8
0.9	3.9	5.5	25	0.9
1	4.5	6	26	1
1.1	5.5	7	28	1.1
1.2	6	8	30	1.2
1.3	6	8	30	1.3
1.4	7	9	32	1.4
1.5	7	9	32	1.5
1.6	7.5	10	34	1.6
1.7	7.5	10	34	1.7
1.8	8.5	11	36	1.8
1.9	8.5	11	36	1.9
2	9	12	38	2
2.1	9	12	38	2.1
2.2	10	13	40	2.2
2.3	10	13	40	2.3
2.4	11	14	43	2.4
2.5	11	14	43	2.5
2.6	11	14	43	2.6
2.7	12	16	46	2.7
2.8	12	16	46	2.8
2.9	12	16	46	2.9
3	12	16	46	3
3.1	14	18	49	3.1
3.2	14	18	49	3.2
3.3	14	18	49	3.3
3.4	15	20	52	3.4
3.5	15	20	52	3.5
3.6	15	20	52	3.6
3.7	15	20	52	3.7
3.8	17	22	55	3.8
3.9	17	22	55	3.9
4	17	22	55	4
4.1	17	22	55	4.1
4.2	17	22	55	4.2
4.3	18	24	58	4.3
4.4	18	24	58	4.4
4.5	18	24	58	4.5
4.6	18	24	58	4.6
4.7	18	24	58	4.7
4.8	20	26	62	4.8
4.9	20	26	62	4.9
5	20	26	62	5
5.1	20	26	62	5.1
5.2	20	26	62	5.2
5.3	20	26	62	5.3
5.4	21	28	66	5.4
5.5	21	28	66	5.5
5.6	21	28	66	5.6
5.7	21	28	66	5.7
5.8	21	28	66	5.8
5.9	21	28	66	5.9
6	21	28	66	6
6.1	23	31	70	6.1
6.2	23	31	70	6.2
6.3	23	31	70	6.3
6.4	23	31	70	6.4
6.5	23	31	70	6.5
6.6	23	31	70	6.6
6.7	23	31	70	6.7
6.8	25	34	74	6.8
7	25	34	74	7
7.1	25	34	74	7.1
7.2	25	34	74	7.2
7.3	25	34	74	7.3
7.4	25	34	74	7.4
7.5	25	34	74	7.5
7.6	27	37	79	7.6
7.7	27	37	79	7.7
7.8	27	37	79	7.8
7.9	27	37	79	7.9
8	27	37	79	8
8.1	27	37	79	8.1
8.2	27	37	79	8.2
8.4	27	37	79	8.4
8.5	27	37	79	8.5
8.6	29	40	84	8.6
8.7	29	40	84	8.7
8.8	29	40	84	8.8
9	29	40	84	9
9.5	29	40	84	9.5
10	31	43	89	10
10.2	31	43	89	10.2
10.5	31	43	89	10.5
11	33	47	95	11
11.5	33	47	95	11.5
12	35	51	102	12
12.5	35	51	102	12.5
13	35	51	102	13
14	37	54	107	14
15	38	56	111	15
16	38	58	115	16

上記ラインアップ表以外の径についてもお問合せください。
