2枚刃エンドミル HAM40-1160
- 汎用
- 底刃センターカット
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ0.3-φ20mm

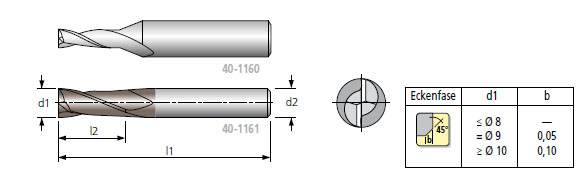

外形寸法
被削材料
| 40-1160 | 40-1161 | 40-1160 | 40-1161 | ||
|---|---|---|---|---|---|
| アルミニウム |  | | ステンレス < 800 N/mm2 | | |
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | | |
| スチール < 800 N/mm2 |  | | 鋳鉄 | | |
| スチール < 1200 N/mm2 | | | ダクタイル鋳鉄 | | |
| スチール < 1600 N/mm2 | | | 高耐熱合金 | | |
| スチール < 55HRC | チタン | | | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト |
HAM40-1160 ラインアップ
*40-1160/1161-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|
| 0.3 | 1 | 38 | 3 |
| 0.4 | 2.5 | 38 | 3 |
| 0.5 | 2.5 | 38 | 3 |
| 0.6 | 3 | 38 | 3 |
| 0.8 | 4 | 38 | 3 |
| 1 | 5 | 38 | 3 |
| 1.2 | 5 | 38 | 3 |
| 1.5 | 5 | 38 | 3 |
| 1.6 | 6 | 38 | 3 |
| 1.8 | 6 | 38 | 3 |
| 2 | 9 | 38 | 3 |
| 2.4 | 10 | 38 | 3 |
| 2.5 | 10 | 38 | 3 |
| 2.8 | 10 | 38 | 3 |
| 3 | 12 | 38 | 3 |
| 3 | 7 | 57 | 6 |
| 3.5 | 12 | 40 | 3.5 |
| 4 | 12 | 40 | 4 |
| 5 | 14 | 50 | 5 |
| 6 | 16 | 50 | 6 |
| 7 | 20 | 60 | 7 |
| 8 | 20 | 60 | 8 |
| 9 | 22 | 70 | 9 |
| 10 | 22 | 70 | 10 |
| 11 | 22 | 70 | 11 |
| 12 | 22 | 70 | 12 |
| 14 | 25 | 75 | 14 |
| 16 | 25 | 75 | 16 |
| 18 | 30 | 100 | 18 |
| 20 | 30 | 100 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
